Philips Lumify L12-4 проти TodoPocus™ D3-Ultra для візуалізації скелетно-м’язової системи (MSK): який краще підходить для м’яких тканин?
Philips пропонує три датчики для портативного УЗД, кожен із яких призначений для різних клінічних завдань. Lumify L12-4 рекомендований для візуалізації скелетно-м’язової системи (MSK) та оптимізований для сканування поверхневих структур. Нещодавно я мав змогу випробувати його завдяки представнику Philips, який надав мені апарат у тимчасове користування. Оскільки я регулярно користуюся TodoPocus™ D3-Ultra, це була чудова нагода безпосередньо порівняти обидва апарати й оцінити їхню роботу під час візуалізації м’яких тканин скелетно-м’язової системи (MSK).
У цій статті я порівняю D3-Ultra та Lumify L12-4 за якістю зображення, універсальністю, зручністю використання та іншими параметрами. Більше рекомендацій Ви знайдете в огляді провідних портативних УЗД-апаратів для скелетно-м’язової системи (MSK) у 2025 році.
Зміст
Основні характеристики – D3-Ultra проти Philips Lumify L12-4
Перш ніж перейти до подробиць роботи, почнімо з короткого огляду двох апаратів.
| Характеристика | TodoPocus™ D3-Ultra | Philips Lumify L12-4 |
| Тип датчика | 3-в-1 (лінійний, конвексний, секторний фазований датчики) | Лише лінійний |
| Діапазон частот | Лінійний: 7.5/10 MHz; конвексний/секторний фазований: 3.2/5.0 MHz (автоматичне налаштування) | 12-4 MHz (автоматичне налаштування) |
| Глибина сканування | Лінійний: 2-10 см; конвексний/секторний фазований: 9-30 см | До 12 см |
| Режими візуалізації | B, B/M, кольоровий допплер, енергетичний допплер (PDI), PW | 2D, кольоровий допплер, M-режим, XRES |
| Візуалізація голки | Так (функція покращення видимості голки) | Ні |
1. Якість зображення – для статичної та динамічної оцінки

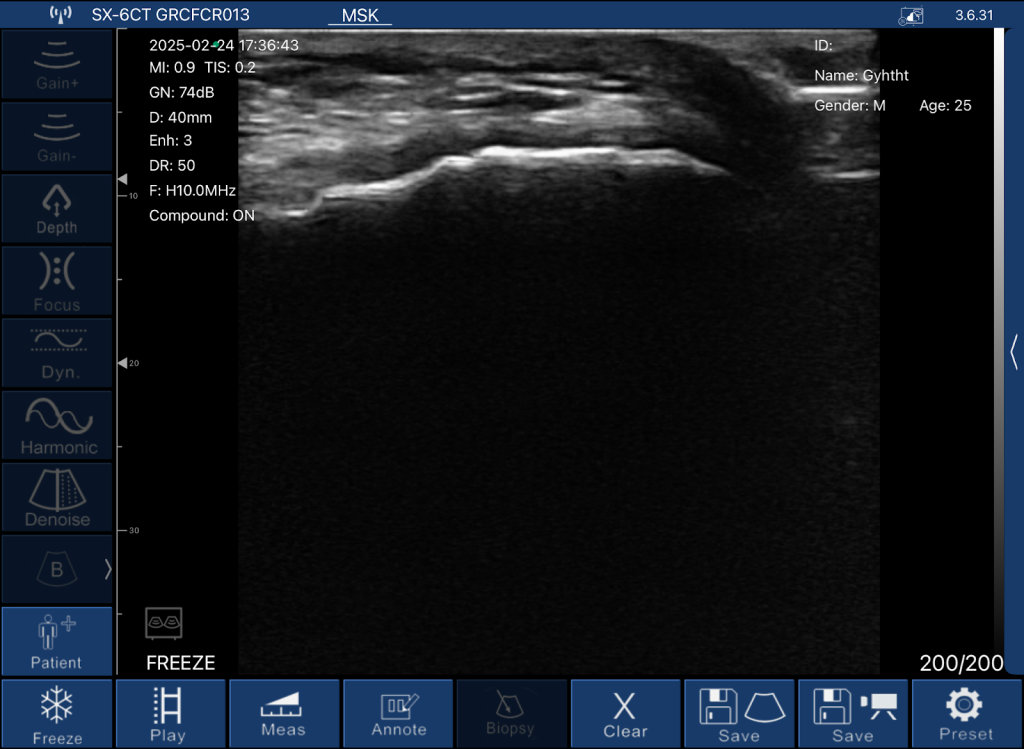

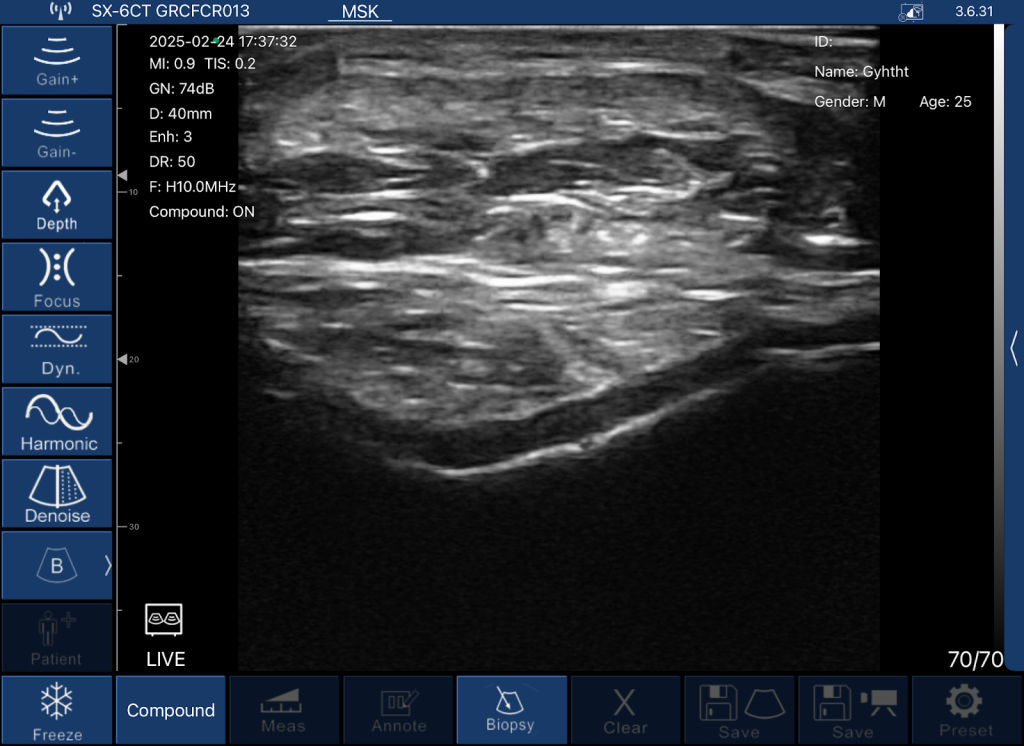

Щодо якості зображення D3-Ultra має явну перевагу. Ширший діапазон робить його чудовим вибором як для візуалізації поверхневих структур — наприклад, ахіллового сухожилля та перитендинозного випоту, — так і для виявлення глибших патологічних змін, як-от тендинопатія сідничних м’язів або ушкодження глибоких м’язів стегна й гомілки.
Lumify L12-4, зі свого боку, чудово візуалізує поверхневі структури, забезпечуючи чіткі зображення з високою роздільною здатністю. Однак, попри заявлену глибину 12 см, я помітив, що чіткість зображення починає знижуватися на глибині понад 8 см. Якщо Ви часто обстежуєте пацієнтів великої статури або глибокі м’язові футляри, це може бути обмежувальним чинником.
Під час динамічної оцінки обидва апарати показали чудові результати.
- Модель D3-Ultra використовує тканинну гармонічну візуалізацію для покращення просторової роздільної здатності, зменшення шуму від артефактів і підвищення контрастності — це особливо корисно для виявлення ледь помітних змін ехоструктури.
- Датчик Lumify L12-4 має технології SonoCT та XRES, які допомагають зменшити спекл-шум і підвищити чіткість контурів, роблячи візуалізацію в реальному часі плавнішою.
Обидва апарати також мають ефективні функції часової компенсації підсилення (TGC) та зменшення шуму. Зображення залишалося стабільним під час руху, і я не спостерігав його зникнення під час сканування рухомих суглобів або сухожиль.
2. Навігація голки під час інтервенційних процедур
Саме тут TodoPocus™ D3-Ultra справді демонструє свої переваги. Він має спеціальну функцію покращення видимості голки, а також навігацію голки в площині та поза площиною сканування. Це означає, що Ви можете бачити голку по всій довжині, коли вона паралельна датчику, і її поперечний переріз, коли вона перпендикулярна до нього, — такий рівень точності справді має значення.
Це неоціненно для ін’єкцій у глибокі структури, як-от кульшовий суглоб, грушоподібний м’яз або глибокі м’язові футляри, а також під час роботи поблизу судин чи нервів, де навіть невелика похибка може спричинити ускладнення. Звісно, цю функцію також широко використовують для внутрішньосуглобових ін’єкцій та аспірації суглобового випоту.
Lumify L12-4 не має спеціальної функції візуалізації голки. Гіперехогенне відбиття від голки у стандартному B-режимі все ж допомагає орієнтуватися, але для підтримання чіткої видимості голки потрібна більша вправність — особливо за техніки введення поза площиною сканування.
Оскільки я зосереджуюся переважно на візуалізації скелетно-м’язової системи, мені хотілося почути думку фахівця, який регулярно виконує втручання під візуальним контролем. Тож я звернувся до Dr. Carter Anderson, хірурга-ортопеда з багаторічним досвідом використання портативних УЗД-апаратів. Ось що він розповів:
«Функція покращення видимості голки безумовно додає впевненості та є необхідною для втручань на скелетно-м’язовій системі (MSK). Хоча я можу працювати й без неї, я помітив значне підвищення точності та зниження частоти ускладнень, коли використовую візуалізацію голки, яку пропонує D3-Ultra. Це УЗД-апарат із широкими можливостями як для візуалізації, так і для втручань.»
— Dr. Carter Anderson, хірург-ортопед
3. Допплерівські режими
TodoPocus™ D3-Ultra оснащений повним набором допплерівських режимів, зокрема:
- Кольоровий допплер
- Енергетичний допплер (PDI)
- Імпульсно-хвильовий допплер (PW)
Philips Lumify L12-4 пропонує інші режими візуалізації, але не підтримує енергетичний допплер. Натомість він має Швидкий кровотік і Повільний кровотік режими. Хоча вони добре підходять для базового оцінювання судин, їм бракує чутливості, необхідної для оцінювання скелетно-м’язової системи (MSK), особливо у випадках підгострого запалення, раннього синовіту або слабко вираженої тендинопатії, коли виявлення незначних судинних змін має вирішальне значення для діагностики.
4. Інтерфейс програми, пресети та пакети розрахунків
І TodoPocus™ D3-Ultra, і Philips Lumify L12-4 розроблені з акцентом на простоту. Завдяки інтуїтивно зрозумілим інтерфейсам навіть користувачі-початківці можуть легко орієнтуватися в налаштуваннях і змінювати їх у реальному часі — без інструкції.
Налаштування пресетів
Обидва УЗД-апарати мають попередні налаштування для досліджень скелетно-м’язової системи (MSK), які автоматично регулюють ключові параметри візуалізації, як-от глибину, підсилення та частоту, відповідно до досліджуваних анатомічних структур. Однак у можливостях індивідуального налаштування є суттєва відмінність:
- D3-Ultra пропонує ширші можливості ручного керування, даючи досвідченим користувачам змогу точно налаштовувати параметри поза межами стандартних попередніх налаштувань. Це корисно для оптимізації якості зображення у складних або неоднозначних випадках.
- Lumify L12-4 забезпечує якісну автоматичну оптимізацію, але можливості індивідуального налаштування обмежені. Користувачі можуть регулювати базове підсилення та глибину, але не можуть точно налаштовувати частоту, динамічний діапазон або зони фокусування, що може обмежувати досвідчених користувачів.
Автоматизовані вимірювання
Обидва пристрої мають інструменти автоматичного розрахунку для спрощення діагностики, зокрема:
- Відстані (наприклад, товщина м’яза або сухожилля)
- Площі та довжини окружностей (наприклад, площа поперечного перерізу нерва)
- Кути (наприклад, оцінювання взаємного розташування структур при травмах скелетно-м’язової системи)
Крім того, обидва пристрої дають змогу вручну вводити дані пацієнта та додавати анотації до зображень, розширюючи можливості документування й подальшого спостереження.
Еластографія
Ні D3-Ultra, ні Lumify L12-4 не підтримують еластографію, яка оцінює жорсткість тканин (корисно для оцінювання патології сухожиль і фіброзу). Однак ця функція зазвичай доступна в УЗД-системах вищого класу, і від ручних пристроїв її не очікують.
5- Зручність користування & портативність
Датчик Lumify L12-4 надзвичайно легкий і дуже нагадує традиційний ультразвуковий датчик. Завдяки цьому ним зручно користуватися тривалий час і легко маневрувати, особливо під час складних досліджень. Однак є й компроміси:
- Lumify потрібно підключати до телефона або планшета через Micro-USB як для живлення, так і для передавання даних.
- Хоча з часом до кабельного підключення можна звикнути, кабель є відомим слабким місцем. Багато користувачів повідомляють, що він швидко зношується та потребує заміни (за додаткову плату).
- Оскільки Lumify живиться від акумулятора Вашого мобільного пристрою, тривалість сканування залежить від часу роботи акумулятора Вашого телефона або планшета. На повністю зарядженому пристрої можна розраховувати на 5–6 годин безперервного сканування.
Модель D3-Ultra трохи важчий через вбудований акумулятор, але залишається тонким, ергономічним і добре збалансованим — особливо порівняно з іншими повністю ручними УЗД-апаратами. До того ж конструкція «все в одному» усуває потребу в кількох датчиках, даючи змогу безперешкодно переходити між різними ділянками сканування.
- Забезпечує ~2,5 години безперервного сканування — достатньо для періодичного використання протягом повної зміни.
- Має програмовану кнопку на датчику для фіксації зображення, що підвищує ефективність робочого процесу (у Lumify такої кнопки немає).
- Справляє враження міцного та якісно виготовленого пристрою, який надійно лежить у руці й не викликає побоювань щодо випадкового падіння.
Обидва пристрої мають ступінь захисту IPX7, тобто стійкі до невеликих розливів рідини та пилу, що забезпечує довговічність у клінічних умовах.
6. Підключення, зберігання та обмін зображеннями
І TodoPocus™ D3-Ultra, і Philips Lumify L12-4 підтримують кілька форматів зображень, зокрема DICOM, забезпечуючи безперешкодну інтеграцію з PACS для ефективного клінічного робочого процесу.
Передавання & зберігання зображень
- D3-Ultra працює повністю через Wi-Fi та передає дані безпосередньо із застосунку до галереї Вашого пристрою для зручного обміну між користувачами або зберігання в особистому хмарному сховищі. Ви також можете налаштувати пряме підключення застосунку до лікарняної PACS і надсилати зображення у форматі DICOM безпосередньо до архіву.
- Lumify L12-4 пропонує локальне зберігання через Micro-USB і дає змогу надсилати дані безпосередньо із застосунку до PACS або електронною поштою. Однак під час мого тестування передавання електронною поштою було обмежене невеликим розміром файлів (~3–4 зображення за раз), що може обмежувати користувачів із великим обсягом роботи.
Запис кінопетлі
Суттєва відмінність між цими пристроями — запис кінопетлі, критично важлива функція для оцінювання динамічних станів, як-от нестабільність зв’язок, підвивих сухожилля або імпінджмент-синдроми.
- D3-Ultra записує до 1 000 кадрів (~165 секунд), що дає змогу детально аналізувати рух і всебічно переглядати динамічні дослідження.
- Lumify L12-4 обмежений лише 10 секундами, чого може бути недостатньо для запису тривалих рухових послідовностей під час оцінювання скелетно-м’язової системи.
Сумісність із пристроями
- D3-Ultra є повністю сумісним із пристроями iOS, Android і Windows, що забезпечує гнучкість використання на різних платформах.
- Lumify L12-4 за замовчуванням сумісний лише з Android. Для використання з iOS потрібен Lumify Power Module Kit (додаткові кабелі та адаптер). Хоча цей комплект входить до покупки, він додає ваги та зменшує портативність, тому бездротовий D3-Ultra є зручнішим варіантом.
Телемедицина та дистанційна співпраця
Philips пропонує платформу телеультразвукової діагностики React за підпискою, яка забезпечує:
- Двосторонні відео- та аудіодзвінки в реальному часі
- Пряма трансляція УЗД
- Дистанційні консультації та обговорення клінічних випадків
Я протестував React: хоча користуватися ним просто, з’єднання було нестабільним. Якщо Ваше інтернет-з’єднання не є надзвичайно стабільним, Ви зіткнетеся із затримками або перериваннями трансляції.
Ще один важливий момент: система Lumify потребує підключення до інтернету щонайменше раз на 30 днів — навіть якщо Ви не користуєтеся React або хмарним сховищем. Пристрій може працювати некоректно, якщо Ви не підключите його протягом цього періоду.
7. Ціни — яка пропозиція найвигідніша?
| Характеристика | TodoPocus™ D3-Ultra | Philips Lumify L12-4 |
| Ціна | $3,470 (зі знижкою) | $6,000+ (залежить від регіону) |
| Гарантія | 3 роки (з можливістю продовження до 5 років за $795) | 5 років |
| Телемедицина | N/A | React (потрібна підписка) |
Хоча Lumify L12-4 має довшу гарантію, його кабельна конструкція потребує більше обслуговування, збільшуючи поточні витрати та ймовірність простоїв. З часом зношування кабельної системи може призвести до додаткових витрат, через які вищу початкову ціну буде важче виправдати.
Натомість D3-Ultra доступніший за ціною, бездротовий і сумісний із кількома операційними системами, що робить його економічно вигідним рішенням для більшості клінік.
Навіть у клініках із невеликою кількістю пацієнтів D3-Ultra може окупитися протягом трьох місяців. Натомість Lumify потребує значно більших початкових інвестицій, що робить його фінансово ризикованішим придбанням.
Коротка таблиця порівняння: TodoPocus™ D3-Ultra та Philips Lumify L12-4
| Характеристика | TodoPocus™ D3-Ultra | Philips Lumify L12-4 |
| Допплерівські режими | Повний набір (кольоровий допплер, енергетичний допплер, PW, PDI) | Немає енергетичного допплера |
| Візуалізація голки | Спеціальна функція покращення візуалізації голки | Стандартна візуалізація гіперехогенної голки |
| Зручність використання програмного забезпечення | Повністю настроювані параметри | Робота з попередніми налаштуваннями, обмежені можливості ручного регулювання |
| Автоматичні вимірювання | Відстань, площа, довжина кола, кути | Аналогічні автоматичні обчислення |
| Запис кінопетлі | До 165 секунд (1 000 кадрів) | Обмежено до 10 секунд |
| Тип сховища | Передавання через Wi-Fi, інтеграція з PACS | Збереження через Micro-USB, обмін через PACS |
| Акумулятор & заряджання | Бездротове підключення, підтримка кількох платформ (iOS, Android, Windows) | Лише Android (для iOS потрібен додатковий модуль) |
| Дистанційне УЗД | Не входить до комплекту | Пряма трансляція через REACT (потрібна підписка) |
| Початкова ціна | $3,470 (зі знижкою) | $6,000+ |
| Вартість підписки | Немає | REACT потрібно придбати окремо |
| Гарантія | 3 роки (з можливістю продовження до 5 років) | 5 років |
Висновок і рекомендації
Після порівняння обох пристроїв насамперед рекомендую TodoPocus™ D3-Ultra завдяки його універсальності, розширеним функціям та економічній ефективності. Хоча він не має повного набору допплерівських режимів і функції покращення візуалізації голки, на мою думку, бездротова конструкція, тривалий запис кінопетель і можливість налаштування параметрів візуалізації переважують ці обмеження — це робить його вдалим вибором для скелетно-м’язової візуалізації.
Водночас Philips Lumify L12-4 має власні переваги, особливо для тих, хто віддає перевагу роботі з попередніми налаштуваннями за принципом «підключіть і працюйте» та потребує можливостей дистанційного УЗД.
Якщо Ви шукаєте більше таких статей, перегляньте порівняння TodoPocus™ L20 із Clarius L20 HD3.
Чи користувалися Ви одним із цих пристроїв? Поділіться своїм досвідом у коментарях нижче. Щоб ознайомитися з докладнішими порівняннями та рекомендаціями щодо вибору продуктів, відвідайте TodoPocus щоб ознайомитися з їхнім асортиментом портативних УЗД-апаратів для всіх клінічних застосувань.
Джерела
- Dettlaff, K. (2025, 26 лютого). 6 найкращих портативних УЗД-апаратів для скелетно-м’язових досліджень на 2025 рік — рейтинг & огляд! TodoPocus. https://todopocus.com/6-best-portable-musculoskeletal-ultrasound-machines-for-2025-ranked-reviewed/
- Dettlaff, K. (6 березня 2025 року). Найкращий УЗД-апарат для естетичної медицини: Clarius L20 HD3 проти TodoPocus™ L20– Переваги, недоліки & висновок. TodoPocus. https://todopocus.com/clarius-l20-hd3-vs-todopocus-l20/
- Philips. (n.d.). Лінійний датчик Lumify Android L12-4. Дата звернення: 18 квітня 2025, джерело: https://www.usa.philips.com/healthcare/product/HC989605451352/lumify-l12-4-linear-array-transducer
- TodoPocus. (n.d.). Портативний УЗД-апарат D3-Ultra. Дата звернення: 18 квітня 2025, джерело: https://todopocus.com/multipurpose-handheld-ultrasound/d3-ultra/
